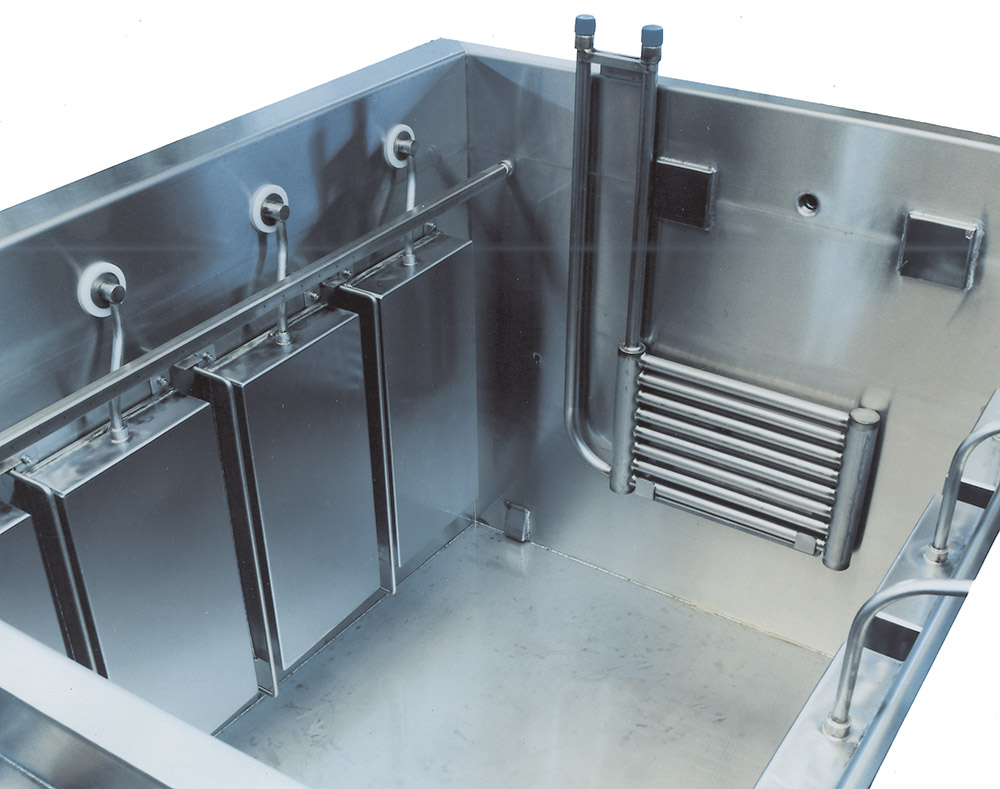

浸泡式超声波换能器为超声波清洗系统的设计提供了极大的灵活性。这类密封的模块化不锈钢装置能够集成到新系统中,或经改装后用于现有系统,以提升超声波清洗性能。换能器的数量与位置能经过配置,使任一零部件清洗槽在任一清洗载重下达到最佳效果。可用频率包括 25 千赫兹、40 千赫兹、72 千赫兹、80 千赫兹、104 千赫兹、120 千赫兹、140 千赫兹、170 千赫兹、220 千赫兹、270 千赫兹。浸泡式超声波换能器可安装于清洗槽侧面和/或底部(见下图),这取决于清洗槽的几何结构。总体而言,对于深度超过长度或宽度中的较小者两倍的清洗槽,建议将换能器安装于清洗槽侧面。
这类重负荷装置可承受重型工业环境中不可避免的恶劣条件。换能器采用大尺寸 316L 不锈钢结构。所有接合点均由资深焊工在我们自有的设施内采用惰性气体进行全熔透焊接。各装置在封装前均已进行了预先测试,以确保所有换能器元件可以有效运行。在装运前,会在液体中对装配好的设备进行至少 24 小时的功能测试。
除了增加灵活性外,模块化浸泡式换能器还能提升使用性能。与永久安装于清洗槽底部或侧面的换能器元件不同,浸泡式换能器模块仅需数分钟便可更换,甚至无需对清洗槽进行排水(若液面下方未设计有渗透装置)。一系列安装方案适合几乎任何配置的清洗槽。
浸泡式超声波换能器为独立式装置。只要固定就位,无需附加到清洗槽上(便可有效工作。因此,但凡有需要,便可将换能器从一个清洗槽转移至另一清洗槽,并放置在适当位置以用于特殊用途。用于预处理和电镀的大多数换能器通常采用机架式安装,以便作为整体进行安装和拆除,加快清洗槽的清洁、检查和维护。
Blackstone-NEY Ultrasonics 公司的浸泡式超声波换能器以我们专有的超声波发生器为驱动,可通过相应配置实现 Blackstone-NEY Ultrasonics 的任何独特波形技术。这些技术包括 sweepSONIK®、multiSONIK®、multiSONIK®2 以及 CRAM 的 shieldSONIK™ 技术。采用多个浸泡式换能器和超声波发生器的单清洗槽可以得益于发生器的同步性。大量超声波发生器通常安装于常见的电气箱中,根据需要可安装于距离清洗槽 100 英尺或更远的位置。在高温、潮湿、腐蚀性、多灰或多油位置,建议电气箱采用过滤式、冷冻式或再循环空气式冷却方式。
如果在清洗或进行其他液体处理时需使用强腐蚀性或酸性化学剂,Blackstone-NEY Ultrasonics 提供的独特换能器能够代替传统的浸泡式不锈钢换能器。这类换能器采用高度专业化的合金结构,具有极强的耐腐蚀、耐点蚀和耐空蚀性。
Blackstone-NEY Ultrasonics 公司十分乐意为针对任何应用的浸泡式换能器安装的设计提供帮助。下文列出了足以应对多种用途的标准换能器和预制式换能器。还可选择其他尺寸和配置。
IM-Series 25 kHz and higher
IM-Series 25 kHz and higher | |
Model/Radiating Surface Dimensions W" X L" (X 2.75" deep) | Ultrasonic Power Watts (RMS) |
IM-5.75 X 16 | 600 |
IM-8.25 X 11 | 600 |
IM-5.75 X 21.25 | 800 |
IM-11 X 11 | 800 |
IM-5.75 X 31.5 | 1,000 |
IM-8.25 X 21.25 | 1,000 |
IM-11 X 16 | 1,000 |
IM-6.5 X 32.5 | 1,200 |
IM-9.5 X 23.625 | 1,200 |
IM-11 X 18.5 | 1,200 |
IM-6.5 X 41.5 | 1,500 |
IM-9.5 X 26.5 | 1,500 |
IM-11 X 22.5 | 1,500 |
IM-Series 40 kHz and higher
IM-Series 40 kHz and higher | |
Model/Radiating Surface Dimensions W" X L" (X 3.25" deep) | Ultrasonic Power Watts (RMS) |
IM-6.5 X 18 | 600 |
IM-10 X 14 | 600 |
IM-6.5 X 23.75 | 800 |
IM-12.25 X 12.25 | 800 |
IM-12.5 X 18 | 1,000 |
IM-10 X 24 | 1,000 |
IM6.5 X 35.5 | 1,000 |
IM-8 X 39.5 | 1,200 |
IM-10 X 28 | 1,200 |
IM-12.5 X 21.375 | 1,200 |
IM-6.5 X 48 | 1,500 |
IM-10 X 35 | 1,500 |
IM-12.5 X 24 | 1,500 |
设计参数
清洗顺序: | 清洗&干燥(可提供清洗,漂洗,蚀刻,钝化,干燥) |
工艺类别: | 连续式/批量 |
工件姿态: | 标准或用户特制篮筐 |
产量: | 最低至最高产能 |
最大工作空间: | 最大到36寸宽X36寸深X36寸高 |
上下料方式: | 手动和自动 |
占地: | 随着工位的数量不同而变化 |
清洗原理: | 浸没/超声/喷淋/射流/旋转/搅动 |
干燥原理: | 高流量,加热的高效过滤或者真空干燥 |
控制方式: | 可编程控制和触摸屏,或者使用电脑控制 |
应用种类: |
|
设备选项
- 特殊的结构材质或涂层
- 控制方式
- 定制尺寸
